如何调整弹簧参数?

浏览数量: 5123     作者: 迈克尔     发布时间: 2022-11-22      来源: 本站 询价

这篇教学文章教你如何调整弹簧参数。

将解决一般问题。如遇特殊情况,可向本公司售后人员询问。

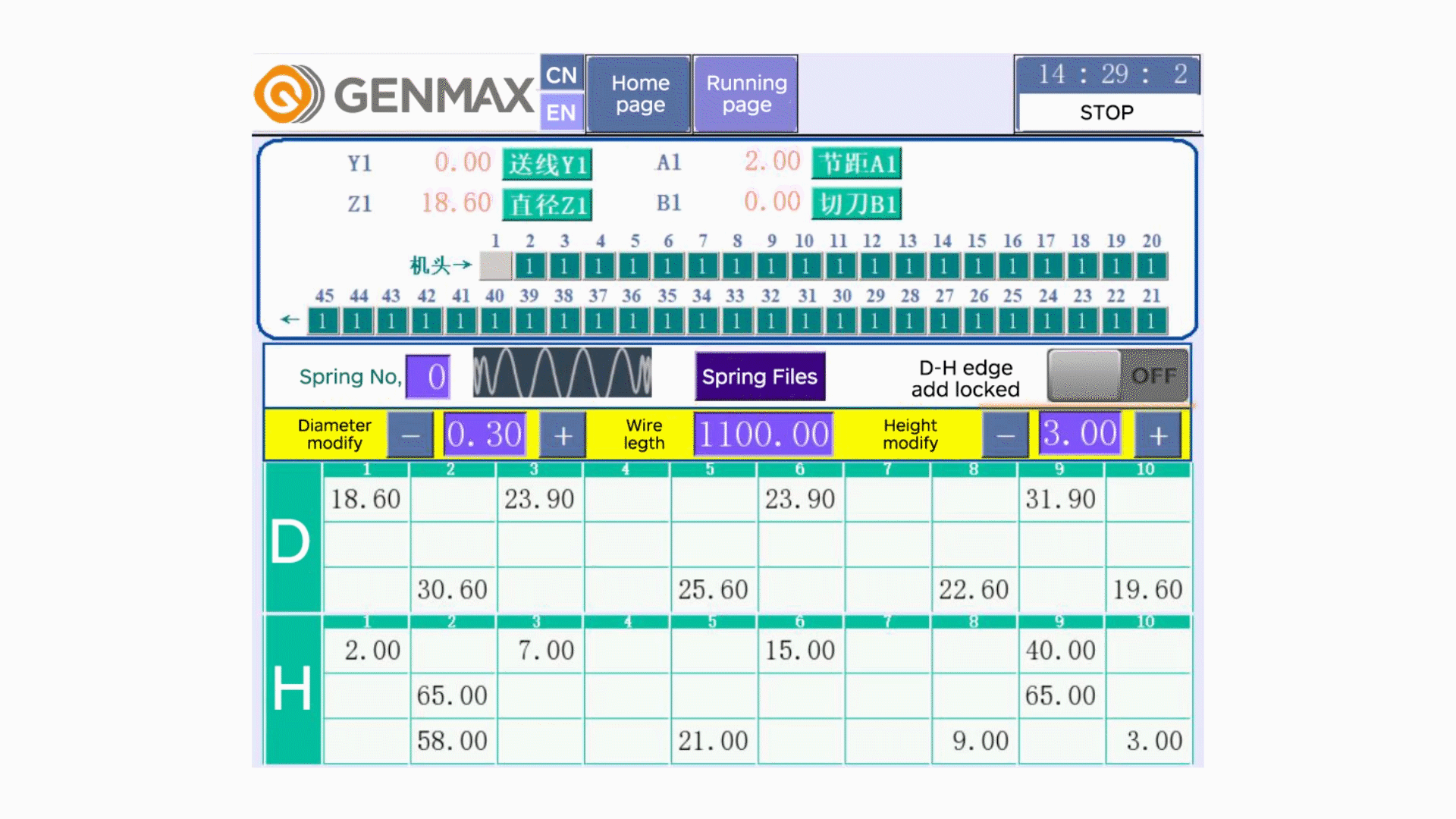

调整参数页面

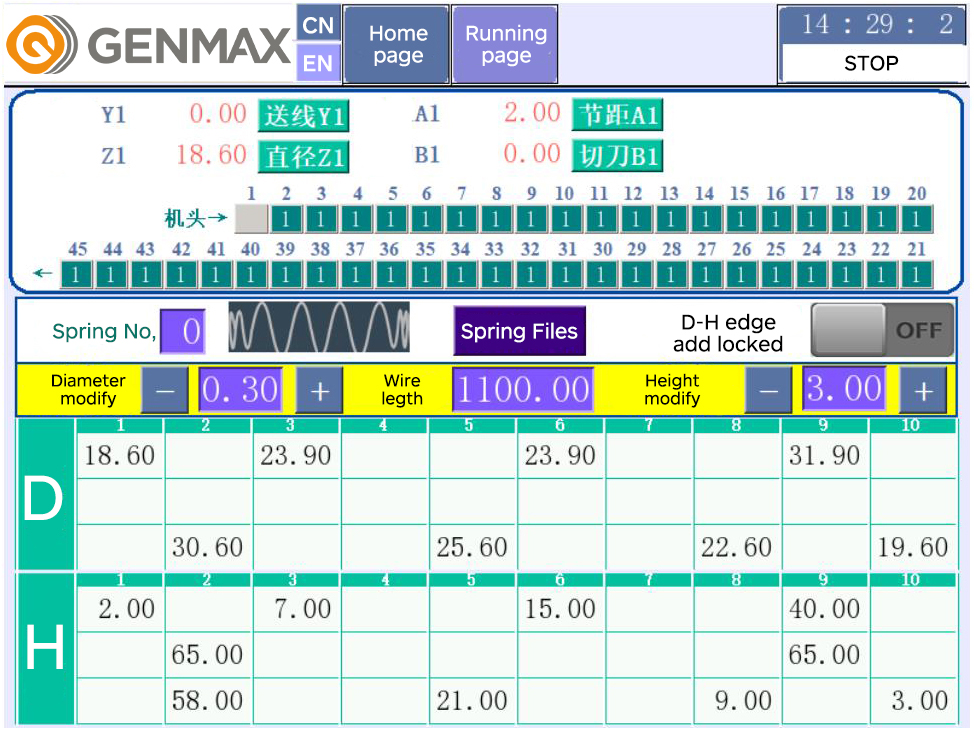

界面英文版




DH 边缘添加锁定


1

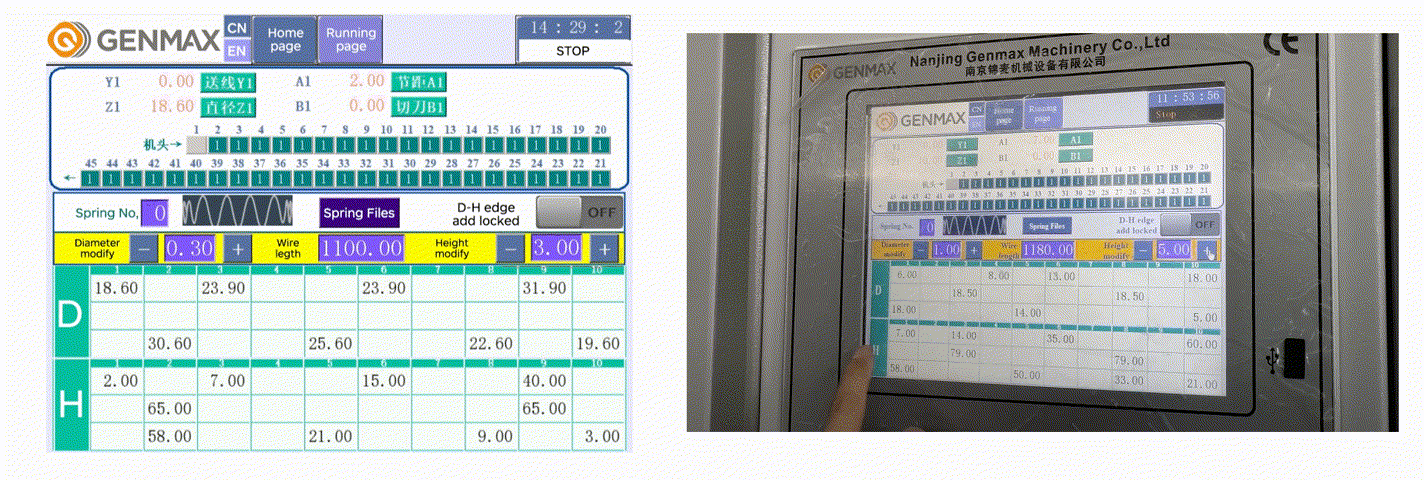

'DH edge add locked'控制弹簧的头部和尾部。一般是头尾的前两圈。

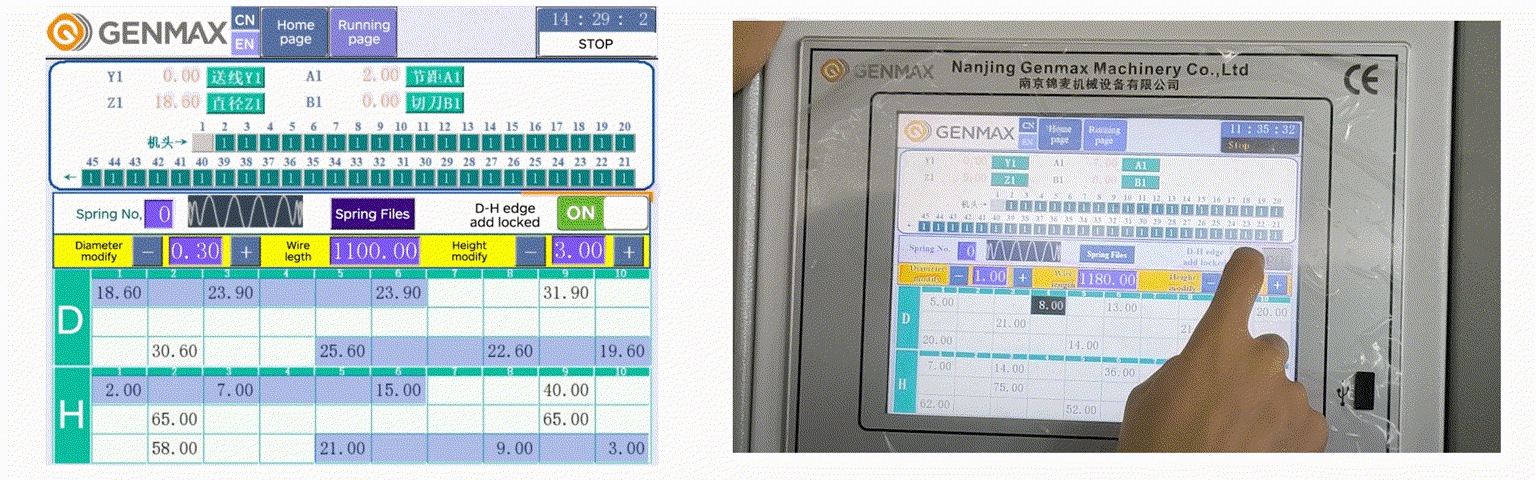

'DH edge add locked'被打开


'DH edge add locked'打开时,蓝色部分被锁定,数值不能一起更改。

其余数字整体变化。


21



发光部分是可变值。


31

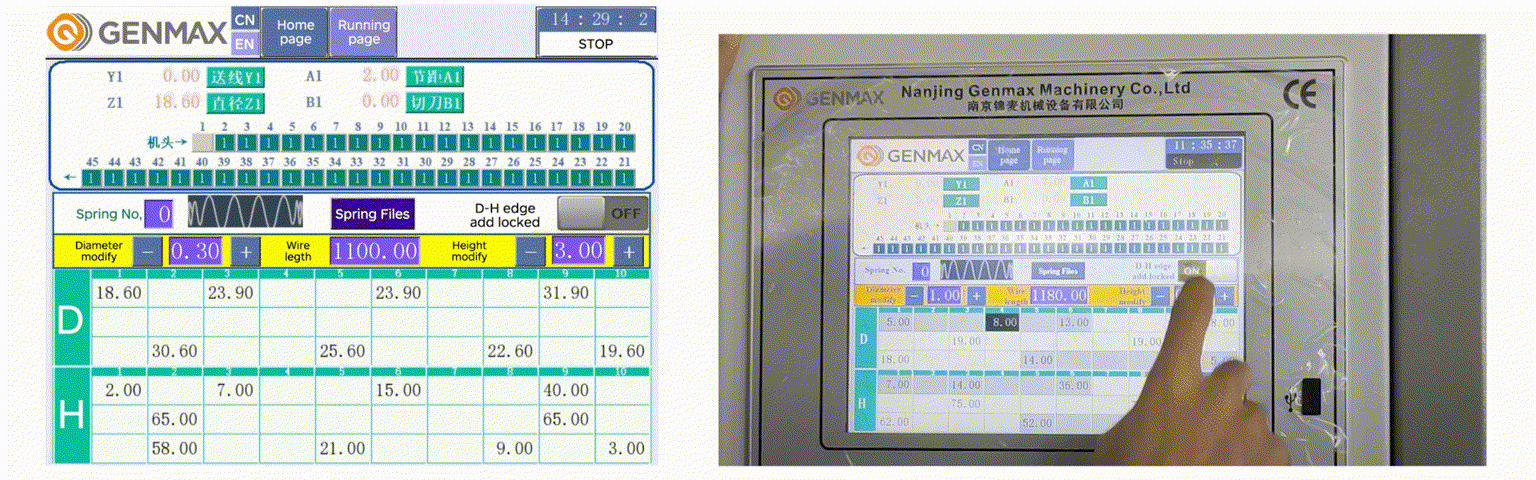

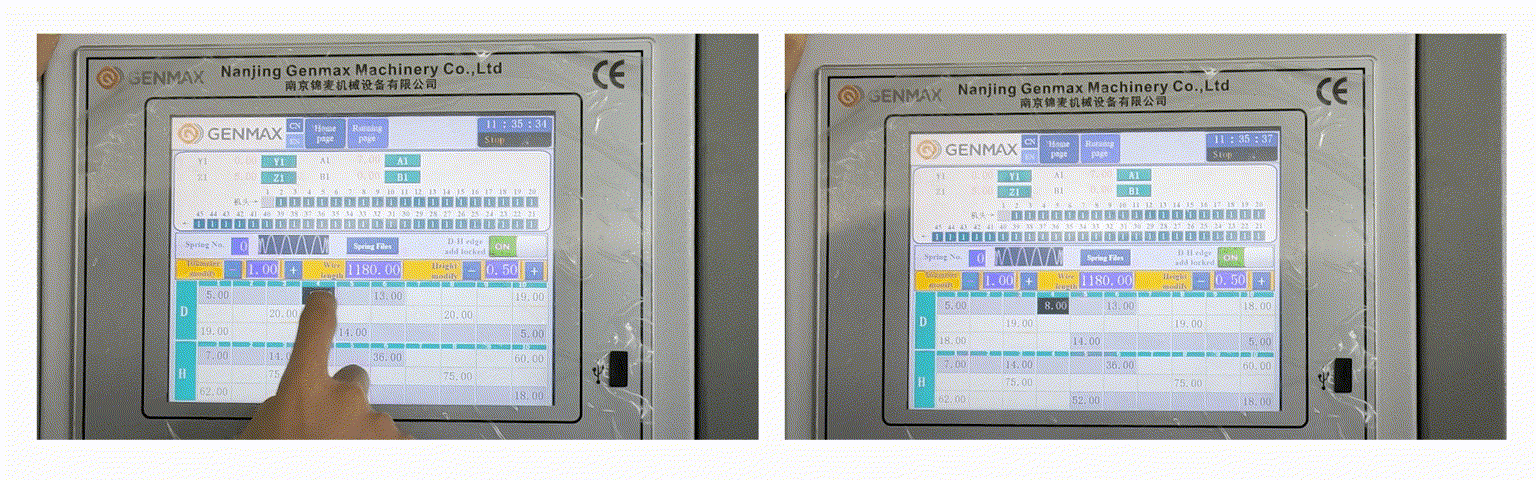

'DH edge add locked' 关闭


当'DH edge add locked'关闭时,spring的参数会在整体倍率上增减。


41


发光部分是可变值。


51

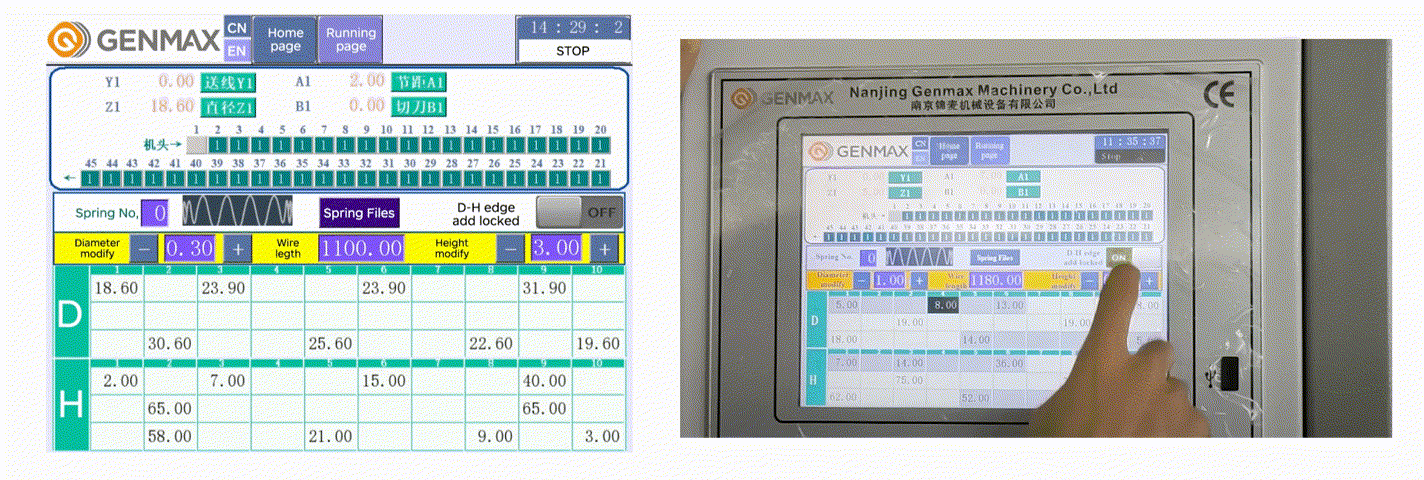

弹簧的直径会整体增大或减小。


61



7

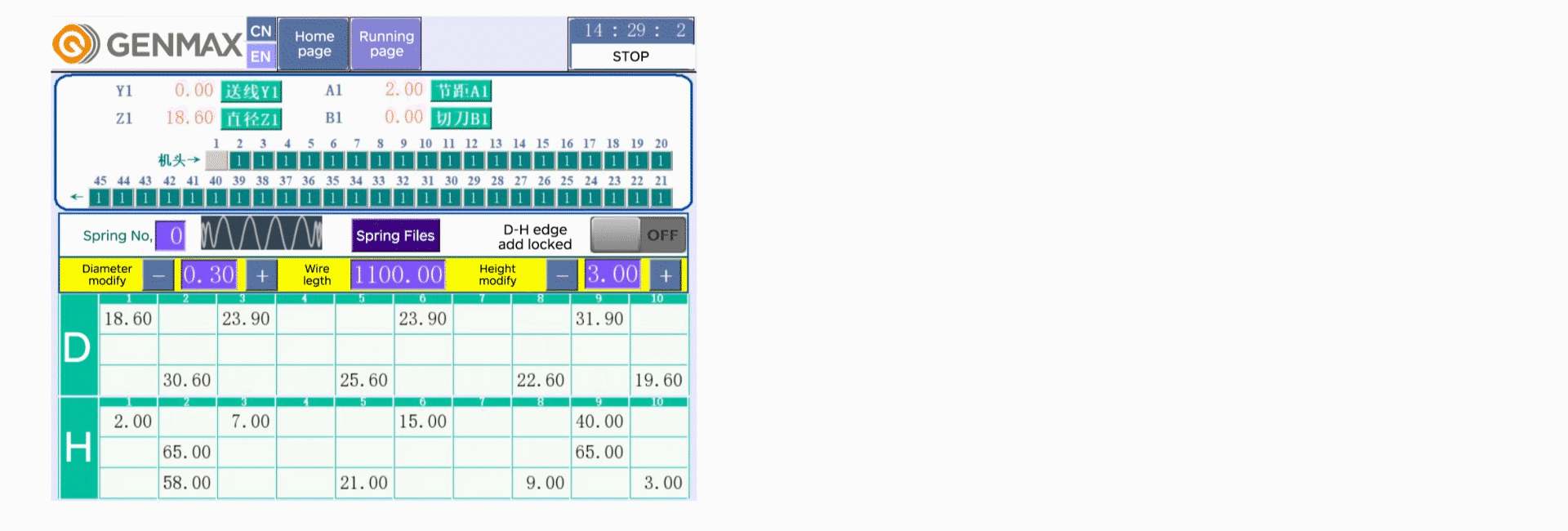

弹簧的高度会整体增减。



81







D(直径)和H(高度)分别对应30个表。每圈弹簧的参数都有对应的表。

幻灯片16_9 (2

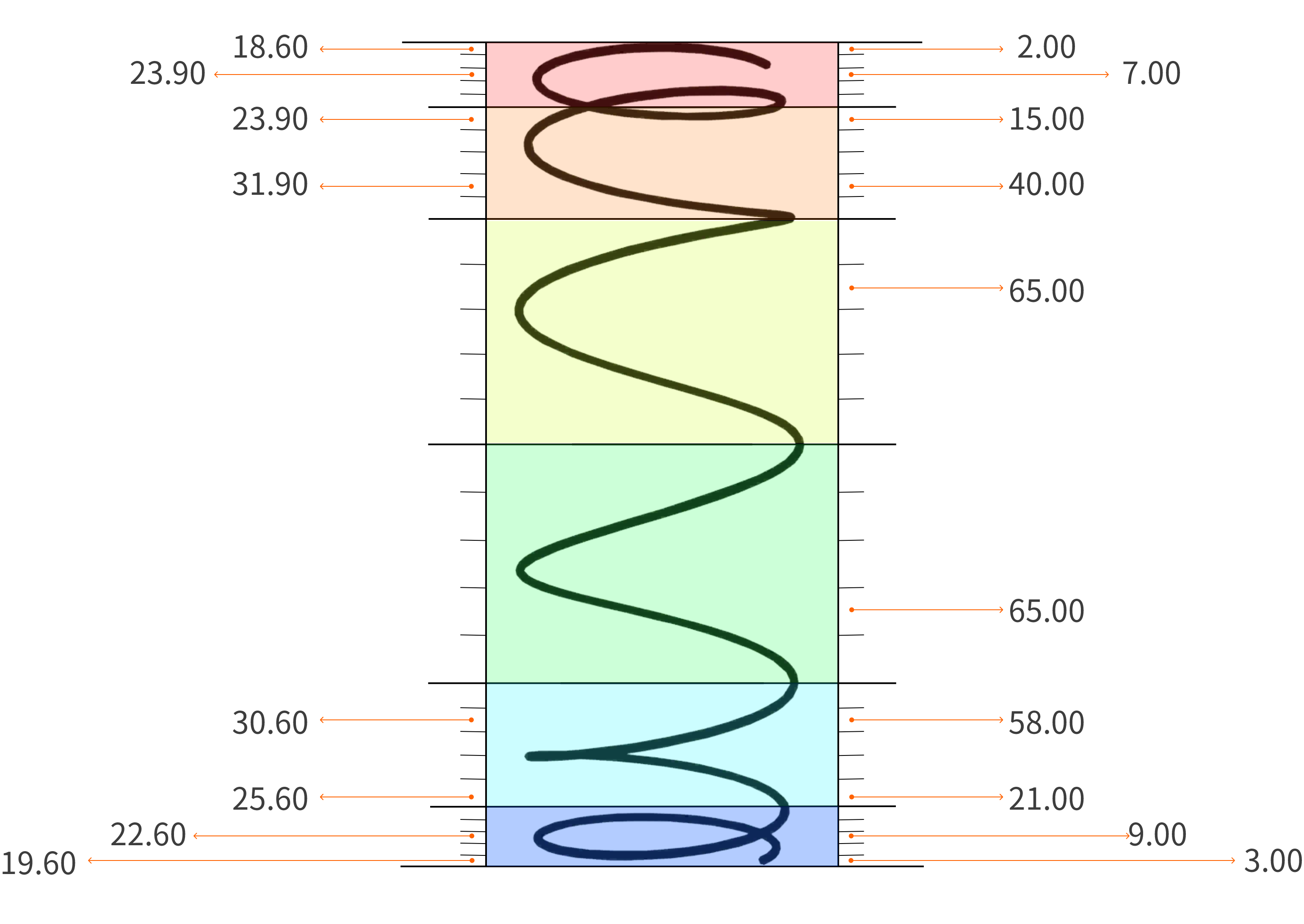

以六圈弹簧为例。

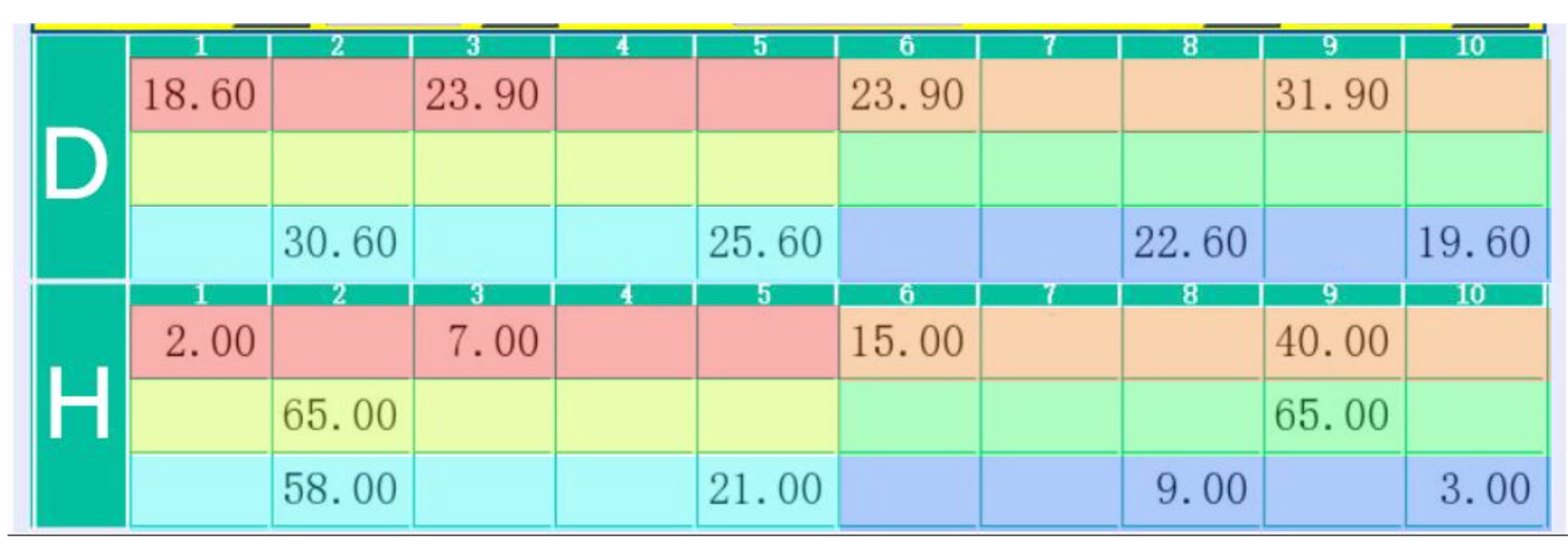

每个圆圈的参数对应五个表格。用颜色来区分和理解。

组 2

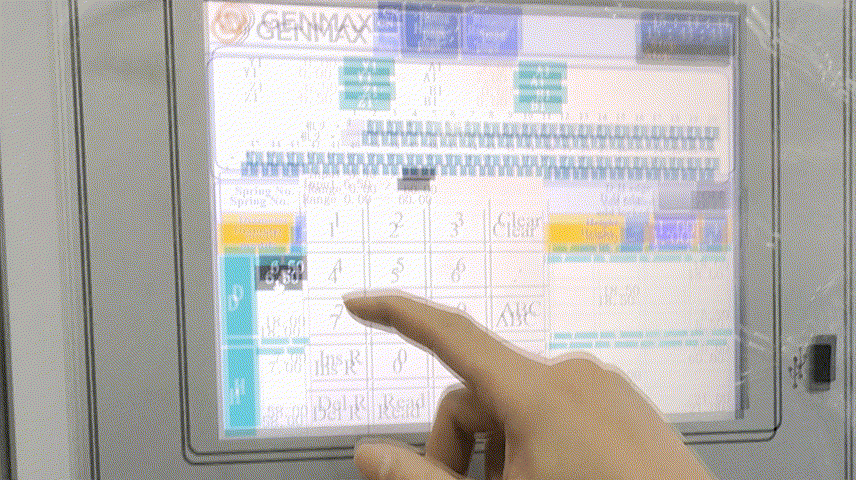

表格中的数值对应弹簧部分的参数。空白表格也可以填写数值。


91

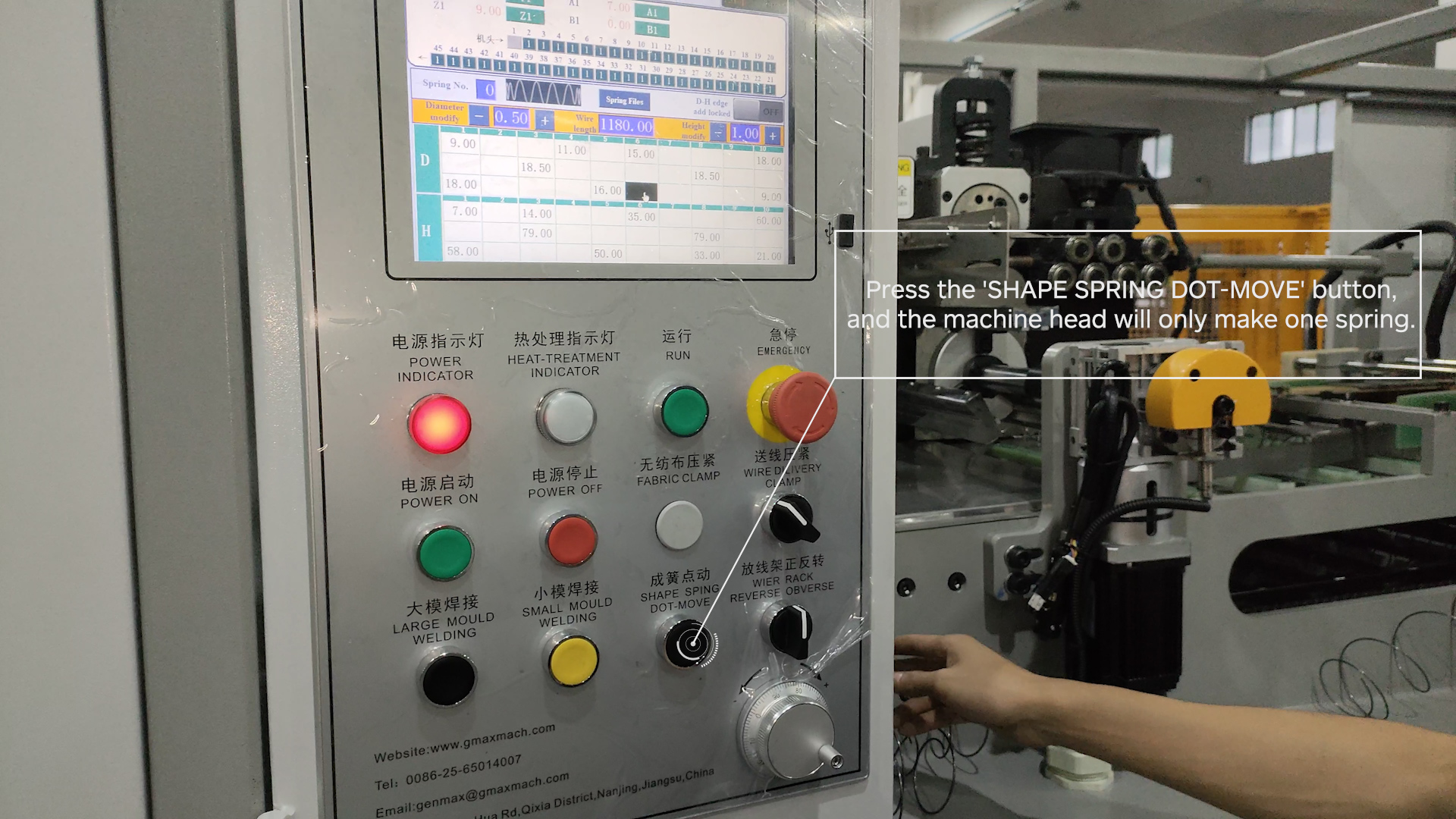

形状弹簧点移动



顺序01.00_01_40_11.Still001

101

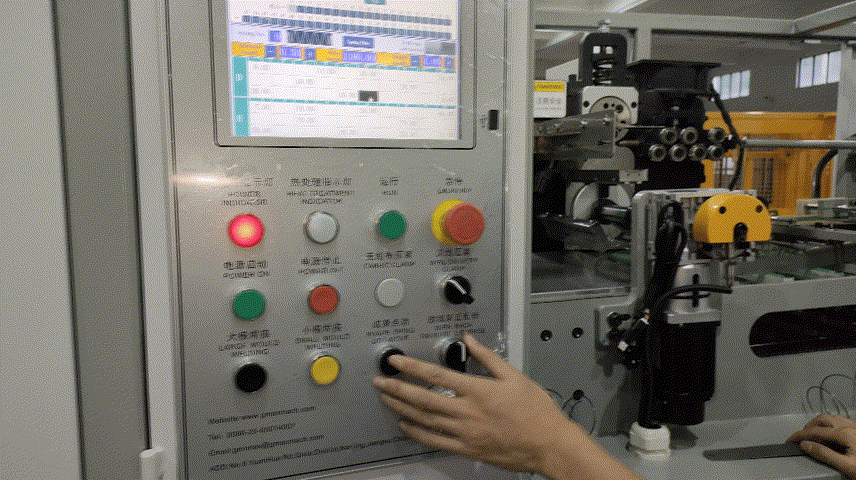

边修改边测量,然后根据实际情况在屏幕上进行调整。



了解更多视频内容,更多问题请联系售后人员。
