FT 3000 电机接线指南

浏览数量: 1     作者: 莉迪亚     发布时间: 2022-09-08      来源: GenMax 询价

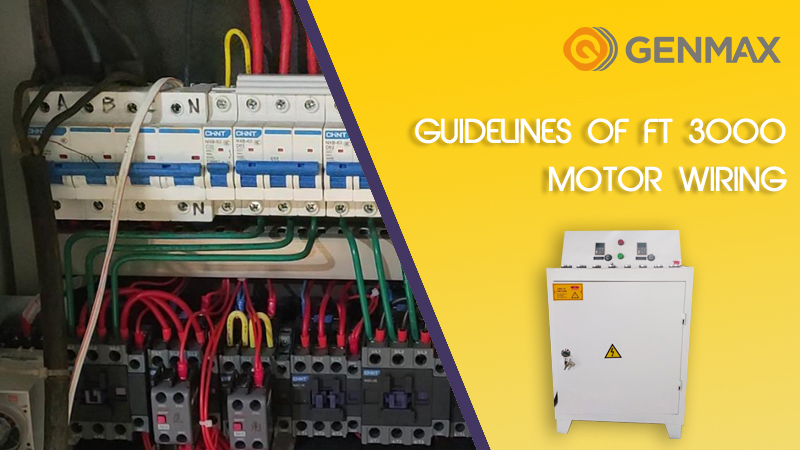

FT 3000 电机接线指南

FT3000是我们的堆垛机型号,同系列也有FT4000。适用于多针绗缝机直接供新棉和梳理旧棉,可代替轧棉,提高效率,节约成本。

打桩机

GENMAX记录了羊绒灌装机FT3000的详细接线过程,帮助新客户更好地使用我们的FT3000。

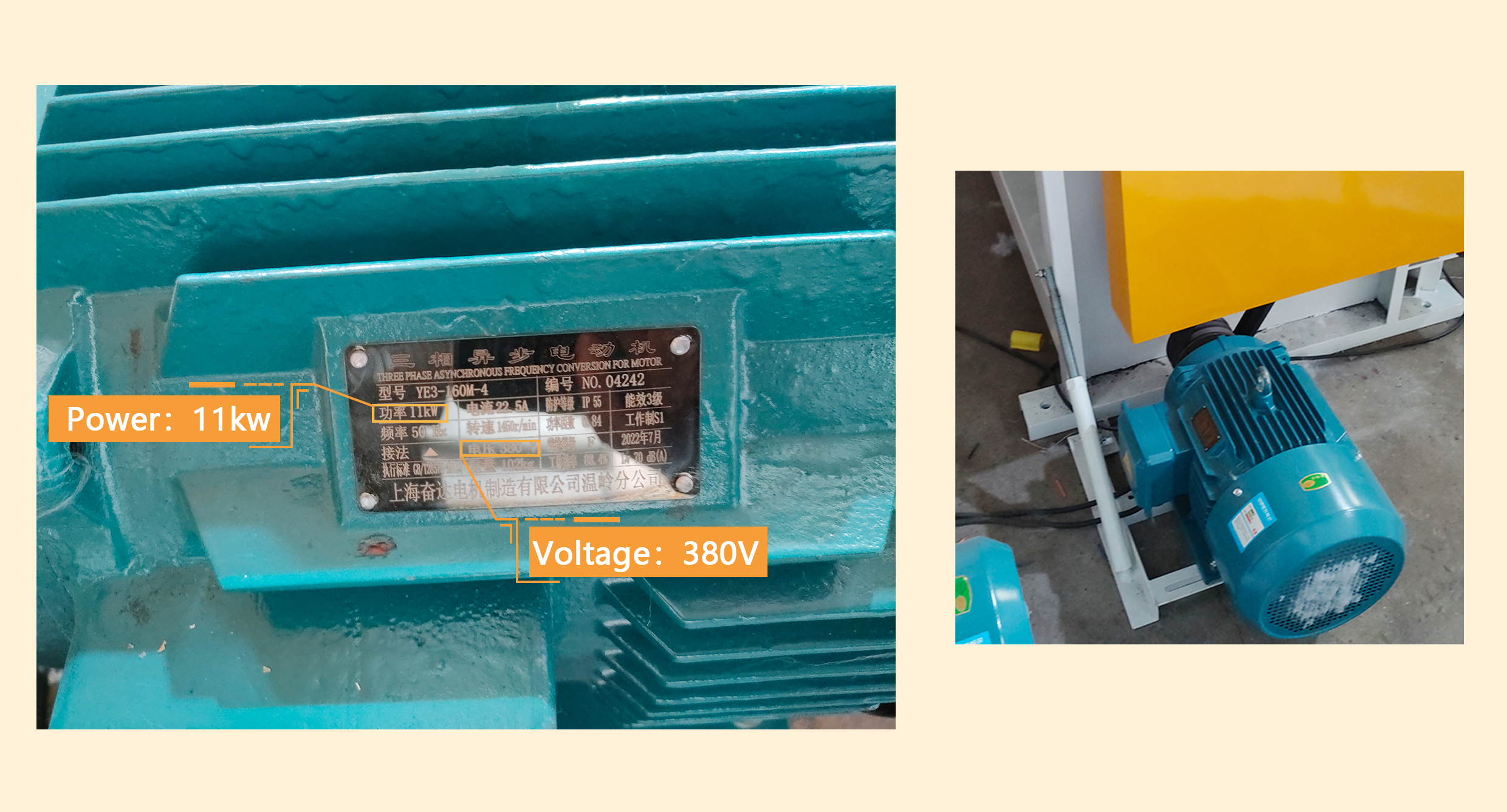

第1部分:FT3000电机功率为11KW,380V,即三相电。它的功率是 FT4000 的两倍,因此接线时要格外小心。


打桩机1

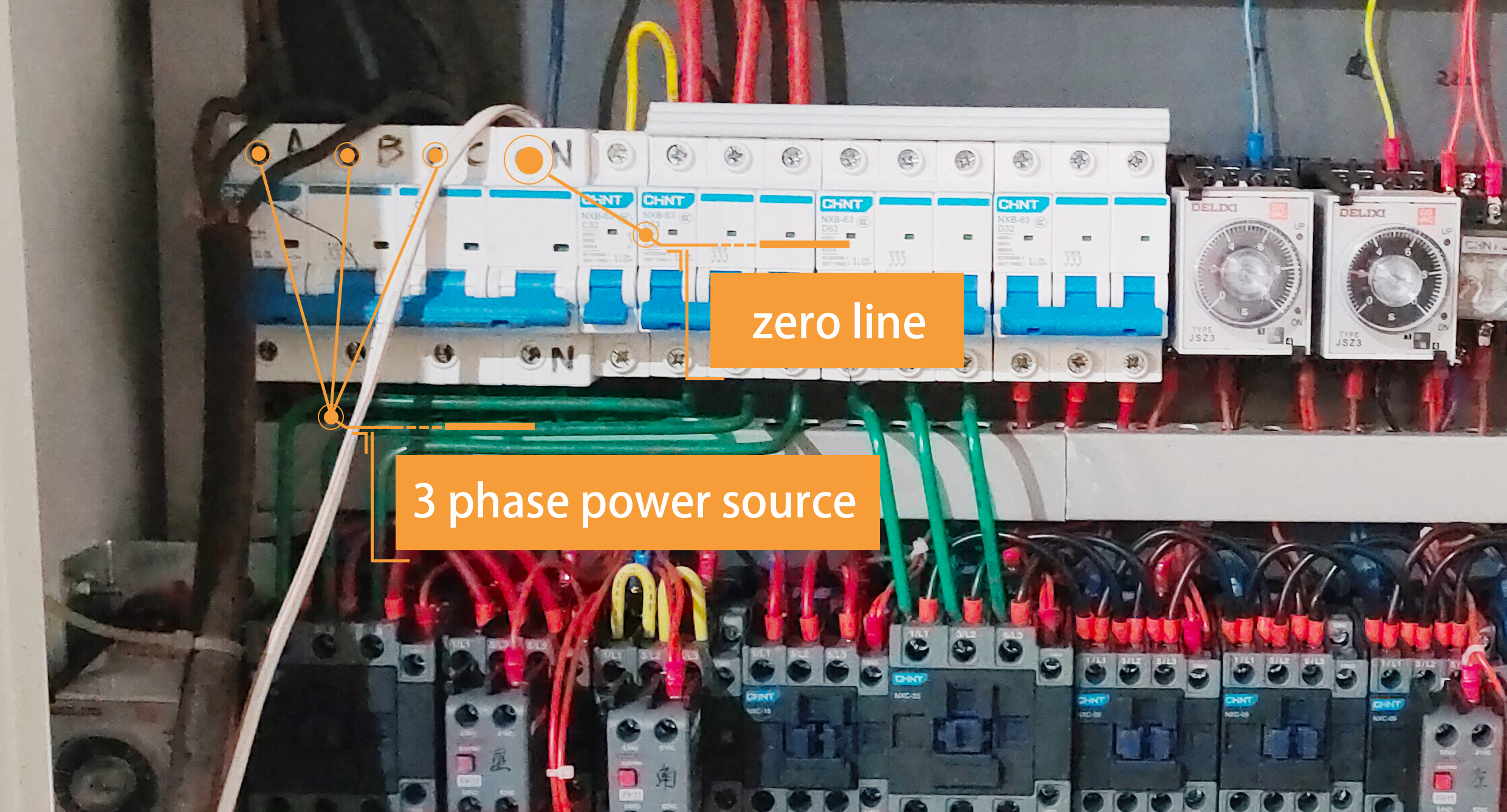

第2部分:将机器连接到电源


打桩机2

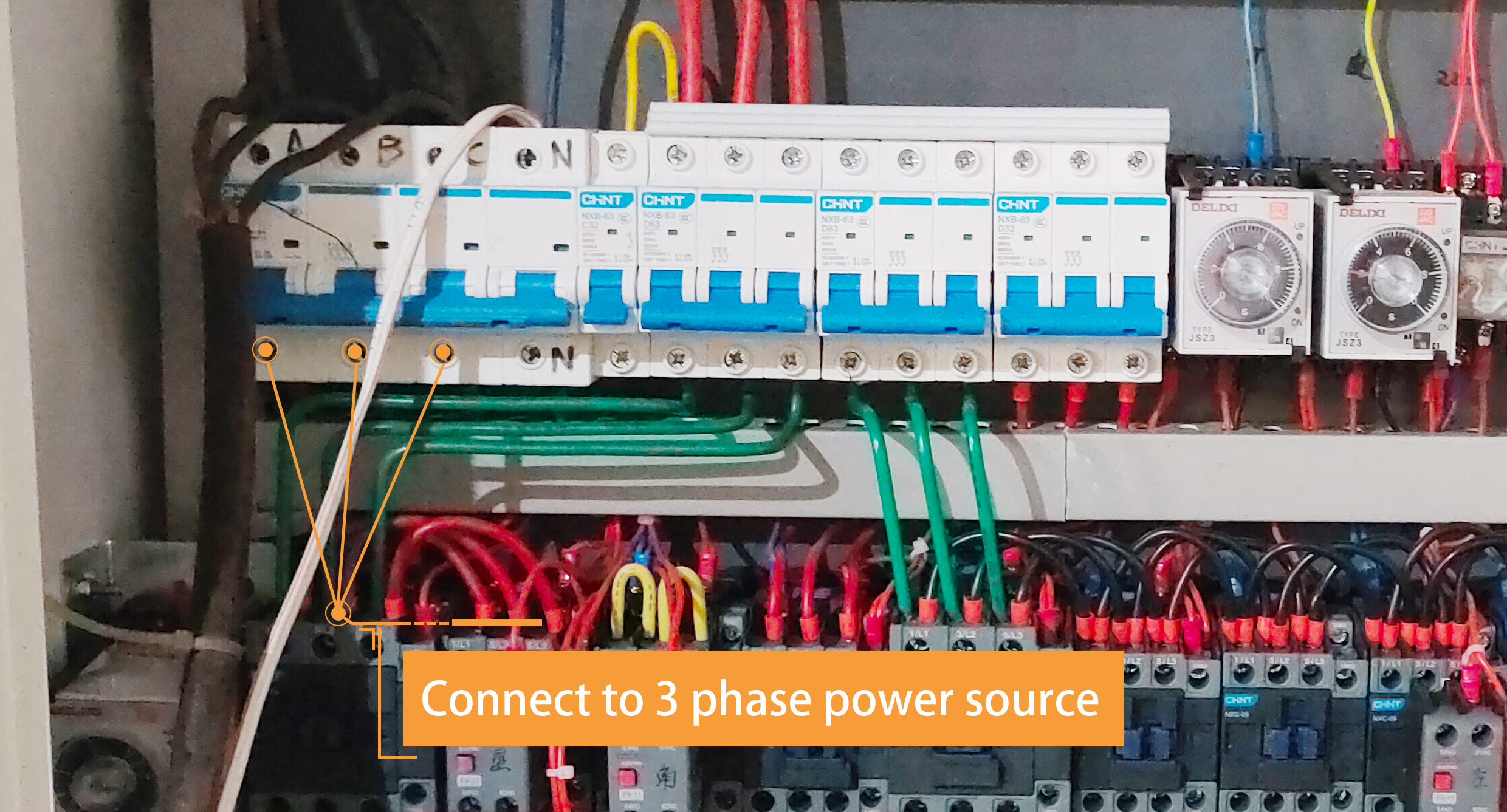

第三部分:将电缆连接到电压盒


充桩机3

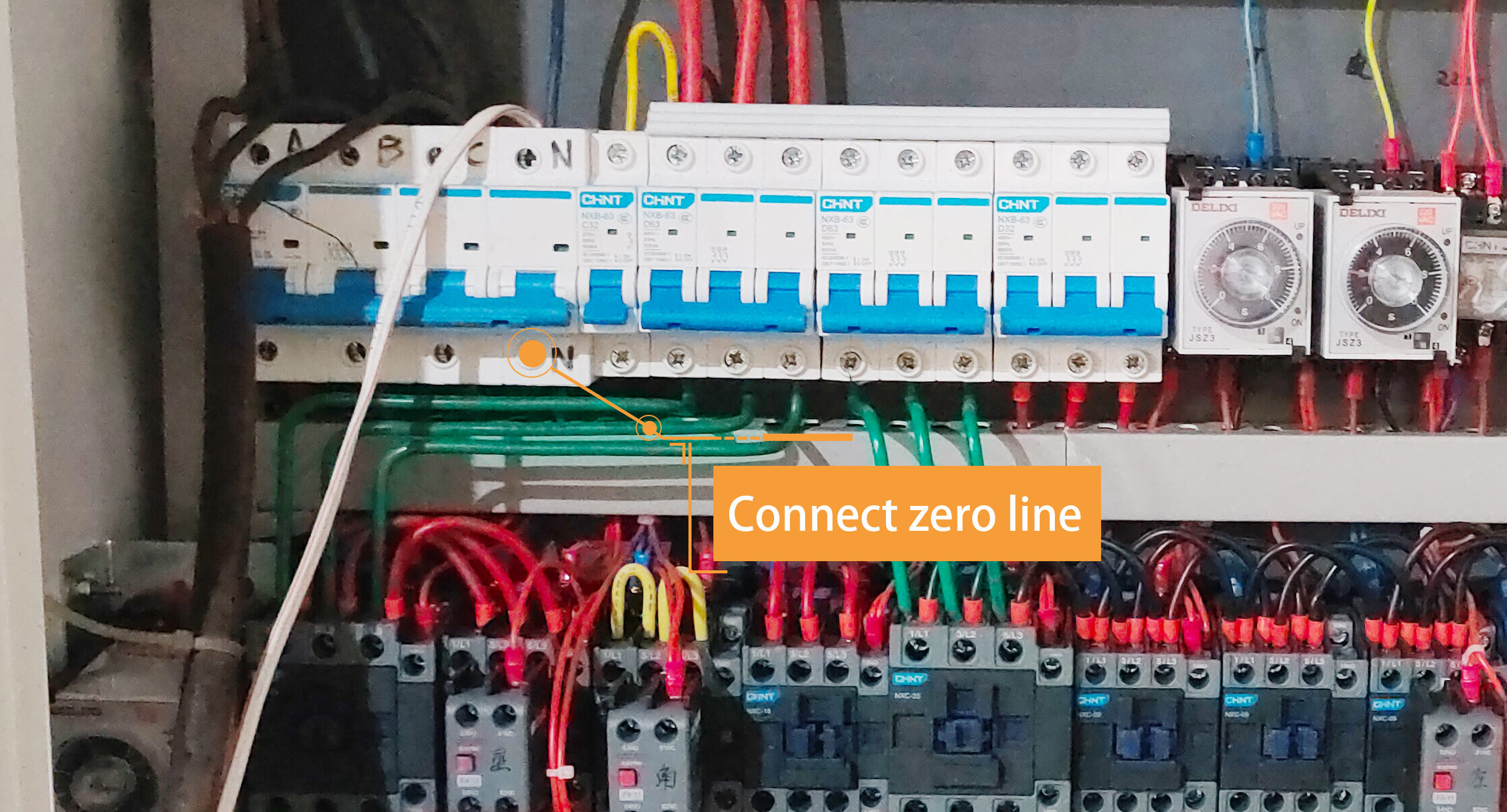

第 4 部分: 连接中性线


充桩机4

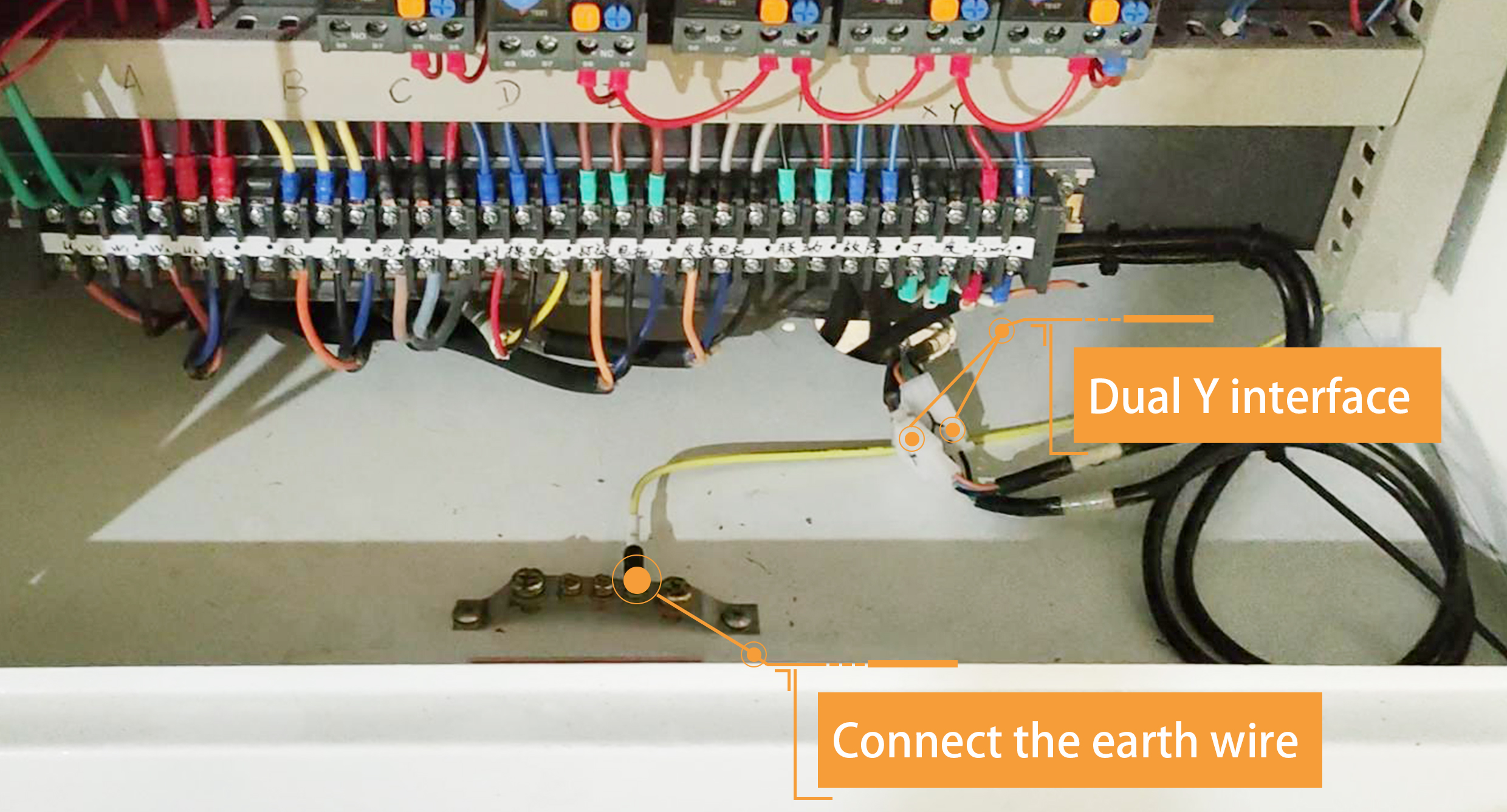

第 5 部分:连接地线,双Y线


充桩机5

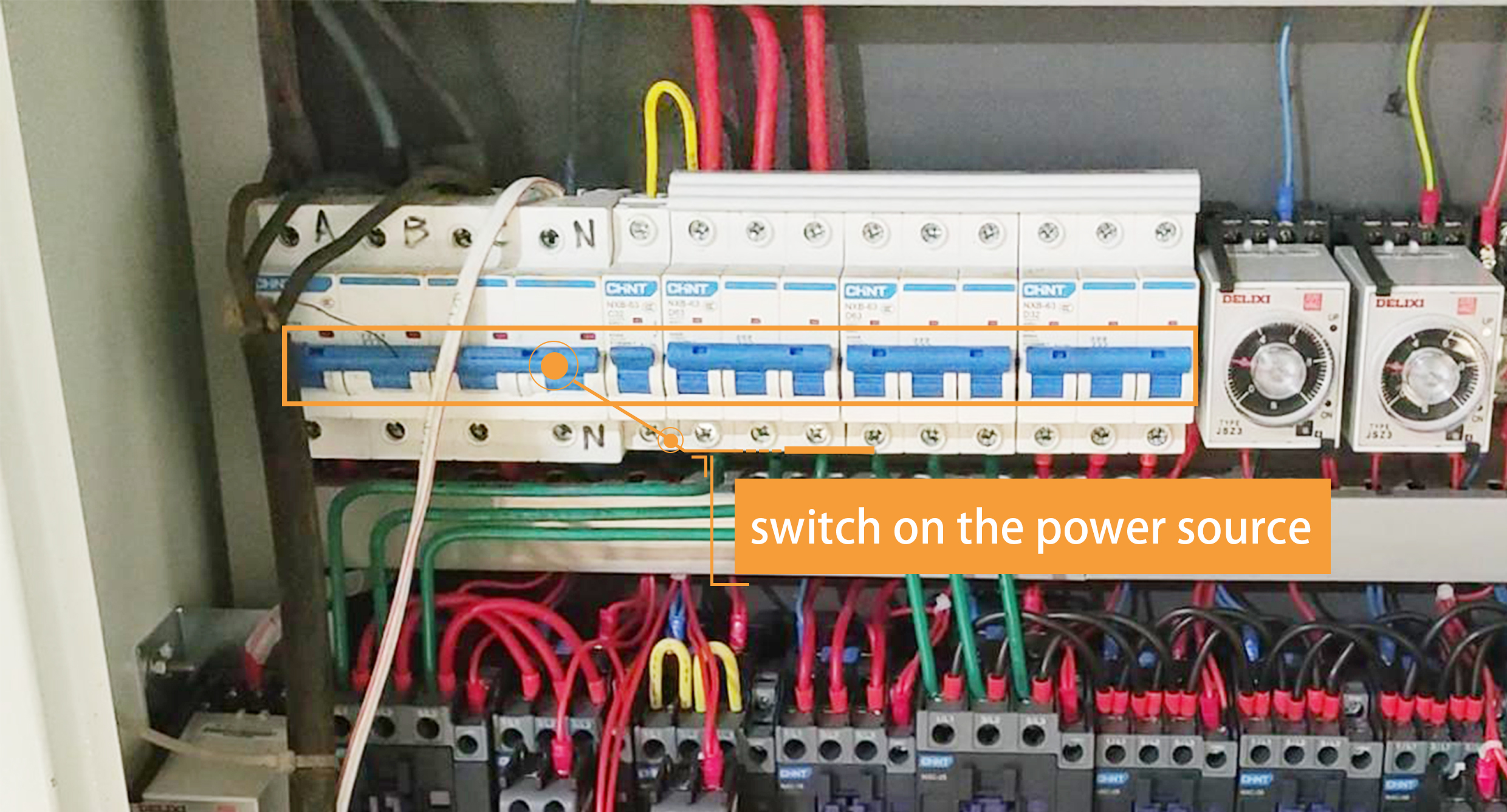

第 6 部分:打开电源


充桩机6


第 7 部分:如下图:每根线都标有序号,需要按照序号进行连接。


打桩机8

注意:电机线序不能乱序。在下面的行中,从左数起的六根线是 U1;V1;W1;W2;U2;V2。排序方式为红、蓝、黑。前六根线,三根为一共线,电机由两根总线连接。

UVW 必须相互对应。例如:红色=U1;蓝色=V1;黑色=W1,红色=W2;蓝色=U2;黑色=V2。

如果电机反方向转动,则应调换U1和V1的位置。同时W2、U2也需要换位,否则会烧电机。

U1和W2是一个绕组,所以它们是对应的。V1 和 W2,W1 和 V2 相同。(注:绕组是由多个线圈或线圈组组成的一相或整个电磁回路的总称。

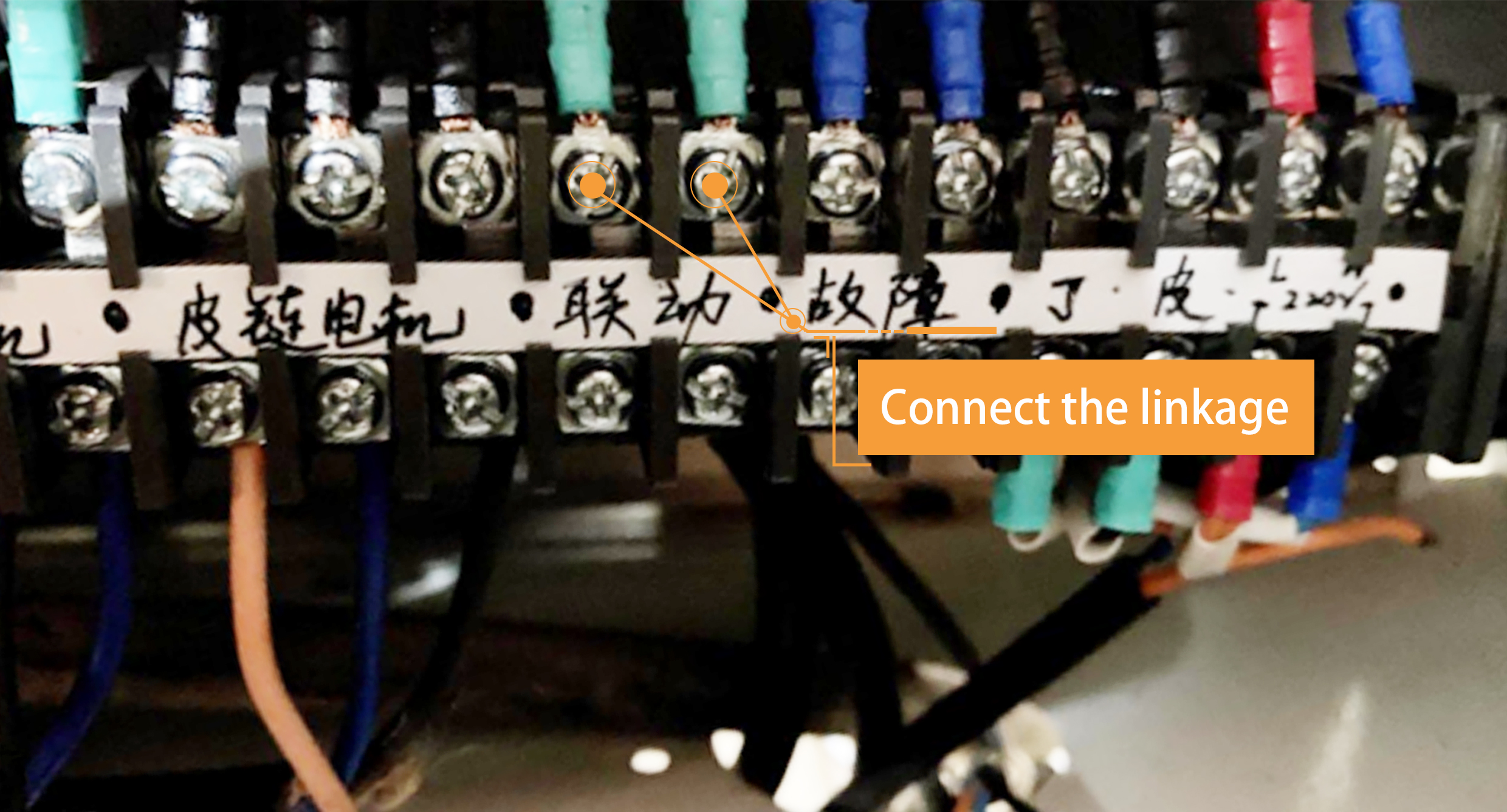

第 8 部分: 联动


充桩机8


如果FT3000要与平缝机配套使用,为了保证它可以同时启动和停止,平缝机的执行器需要与图中所示的联动接头连接。

三相电由三根火线和一根零线组成。

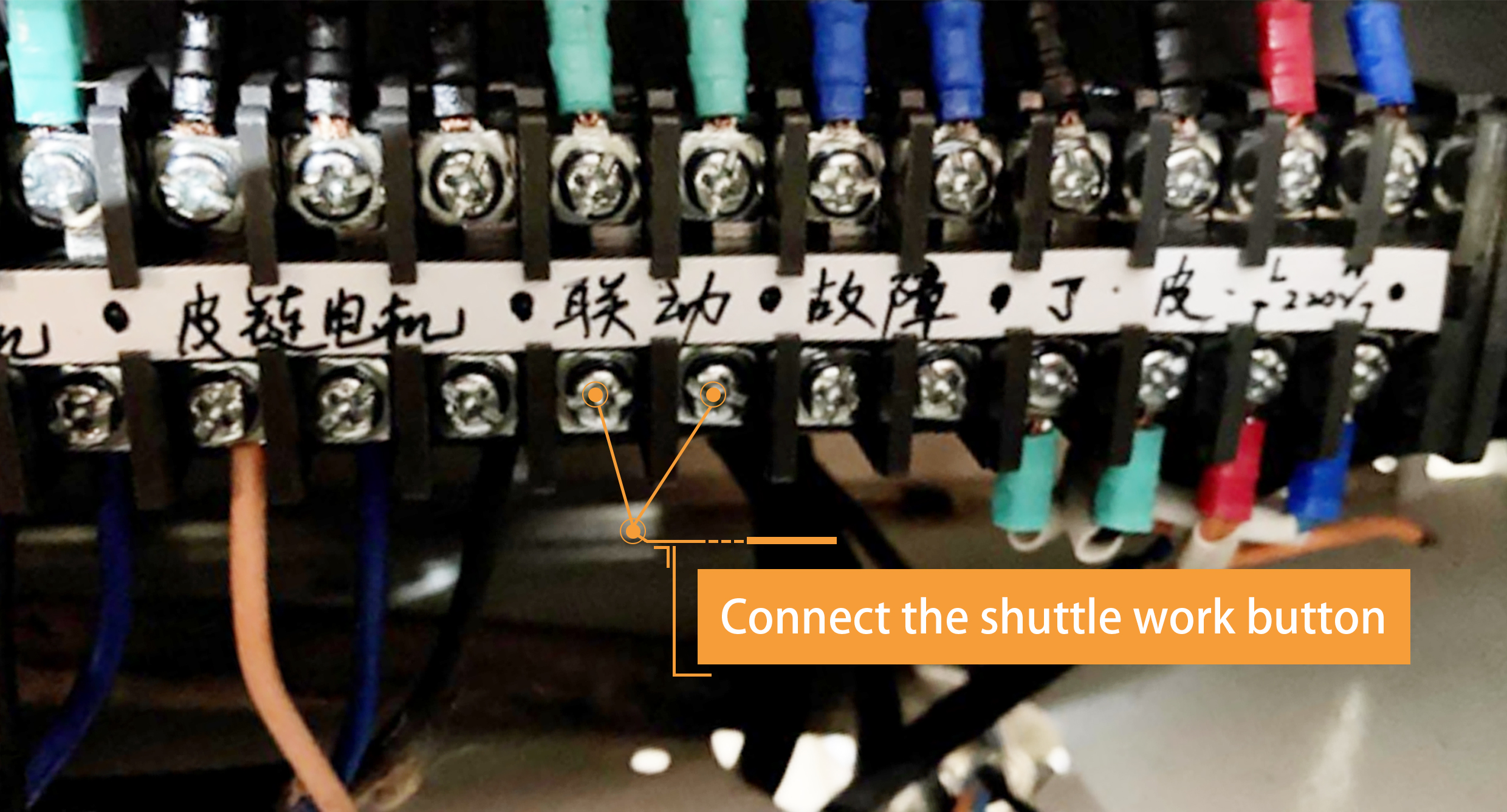

第 9 部分:连接梭子工作按钮


充桩机9
